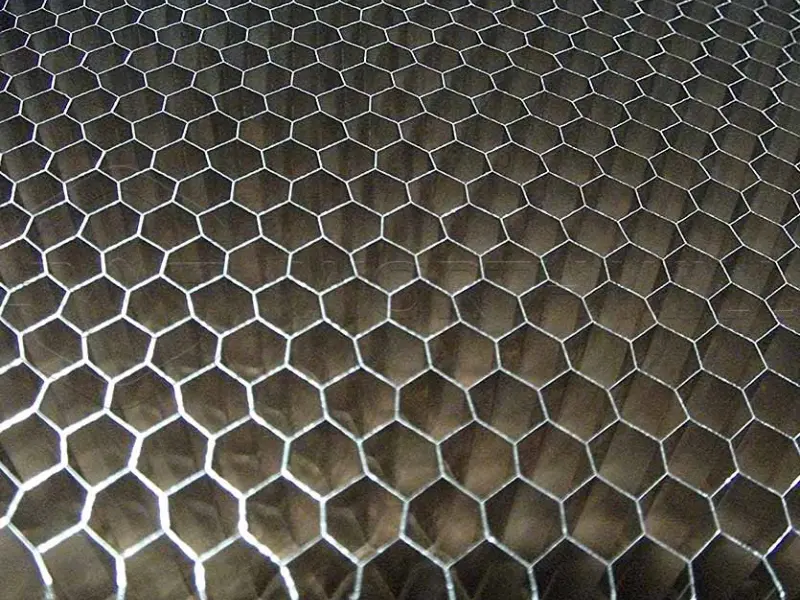

Что такое алюминиевое сотовое ядро? Алюминиевое сотовое ядро — один из самых инновационных материалов в современной инженерии. Эта легкая, но невероятно прочная структура преобразила отрасли от аэрокосмической до архитектуры.
Понимание структуры алюминиевого сотового ядра

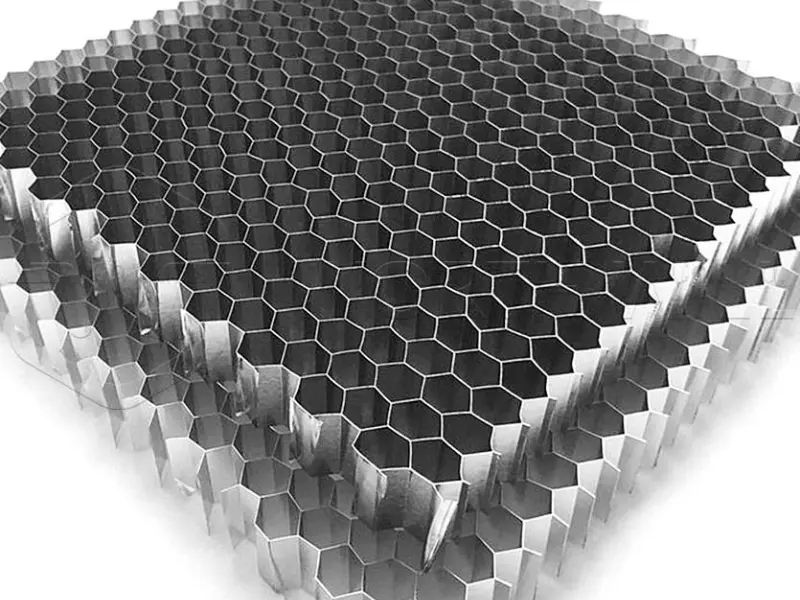

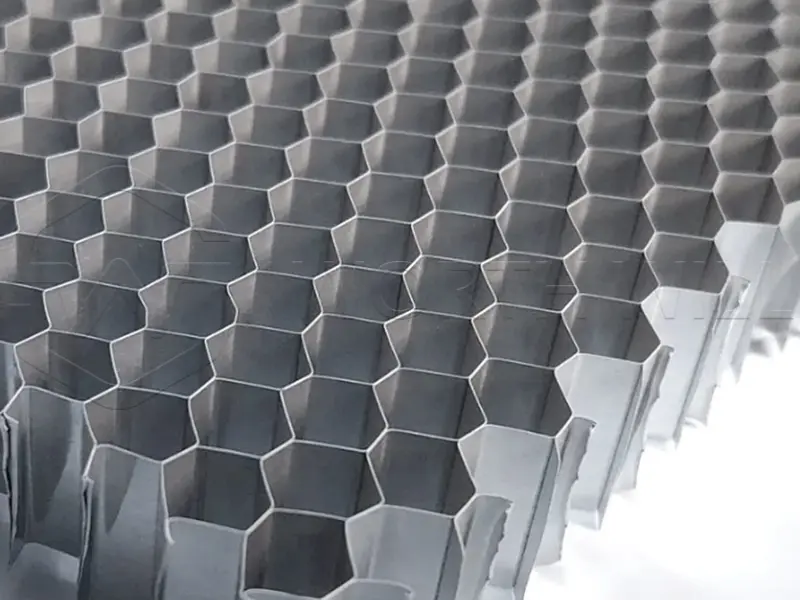

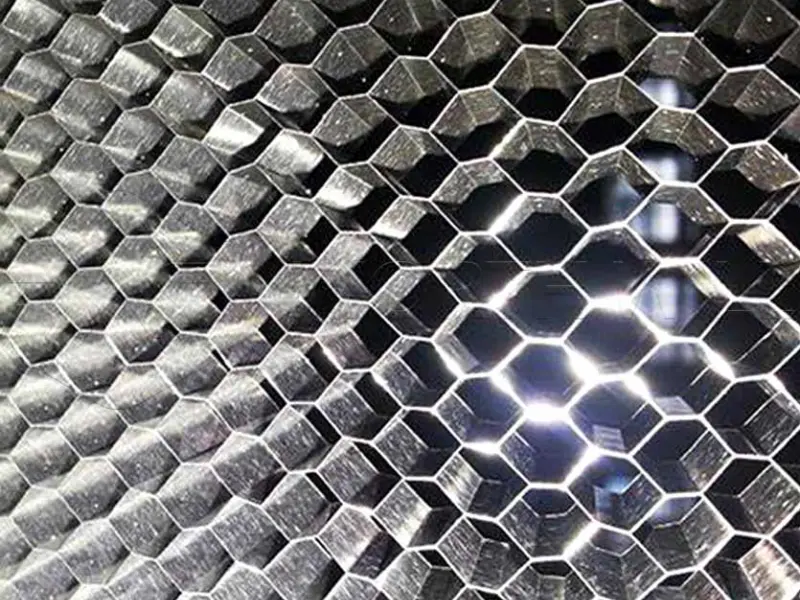

Алюминиевое сотовое ядро состоит из шестиугольных ячеек, изготовленных из тонких листов алюминиевой фольги. Эти ячейки соединены вместе для создания сэндвич-структуры, имитирующей естественные сотовые узоры, найденные в пчелиных ульях. Уникальная геометрия эффективно распределяет нагрузки по всей поверхности.
Процесс производства включает расширение сложенных алюминиевых листов, которые были склеены через определенные интервалы. При разделении эти листы образуют характерный шестиугольный узор. Это создает материал, который на 95-99% состоит из воздуха, сохраняя при этом впечатляющую структурную целостность.
Ключевые структурные компоненты
| Компонент | Описание | Функция |
|---|---|---|
| Стенки ячеек | Тонкие полоски алюминиевой фольги (0,05-0,15 мм) | Воспринимают сдвиговые и сжимающие нагрузки |
| Узлы ячеек | Склеенные точки пересечения | Передают нагрузки между ячейками |
| Двойные стенки | Усиленные границы ячеек | Обеспечивают дополнительную прочность кромок |
| Высота ядра | Вертикальное измерение соты | Определяет жесткость сэндвич-панели |
Типы алюминиевого сотового ядра
Производители выпускают различные разновидности для удовлетворения конкретных требований применения. Понимание этих типов помогает инженерам выбрать оптимальный материал для своих проектов.
размеру ячейки
| Размер ячейки (дюйм) | Размер ячейки (мм) | Типичная плотность (кг/м³) | Лучшие применения |
|---|---|---|---|
| 1/8″ | 3,2 мм | 80-130 | Аэрокосмика, высокоточные детали |
| 3/16″ | 4,8 мм | 50-90 | Транспорт, промышленные панели |
| 1/4″ | 6,4 мм | 30-70 | Морское применение, архитектурные панели |
| 3/8″ | 9,5 мм | 20-50 | Фасады зданий, крупные конструкции |
| 1/2″ | 12,7 мм | 15-35 | Акустические панели, фильтрационные системы |
| 3/4″ | 19,0 мм | 10-25 | Управление воздушным потоком, поглощение энергии |
По типу сплава
| Серия сплава | Содержание алюминия | Уровень прочности | Коррозионная стойкость | Основные применения |
|---|---|---|---|---|
| 5052 | 97,2% Al, 2,5% Mg | Средне-высокая | Отличная | Морское применение, наружные конструкции |
| 5056 | 95,0% Al, 5,0% Mg | Высокая | Превосходная | Военное применение, агрессивные среды |
| 2024 | 93,5% Al, 4,4% Cu | Очень высокая | Хорошая | Аэрокосмика, детали с высокими напряжениями |
| 3003 | 98,6% Al, 1,2% Mn | Средняя | Очень хорошая | Общая промышленность, экономичность |
| 6061 | 97,9% Al, 1,0% Mg, 0,6% Si | Высокая | Отличная | Конструктивные применения |
По конфигурации ячеек
| Конфигурация | Описание | Преимущества | Типичные применения |
|---|---|---|---|
| Шестиугольная | Стандартные шестиугольные ячейки | Оптимальное соотношение прочности и веса, всенаправленность | Большинство применений |
| Сверхрасширенная | Вытянутые шестиугольные ячейки | Формуемость, криволинейные поверхности | Детали самолетов, корпуса судов |
| Flex-Core | Изогнутые стенки ячеек | Гибкость, поглощение энергии | Защита от ударов, уплотнения |
| Ленточная | Направленное расположение ячеек | Высокая направленная прочность | Балки, однонаправленные нагрузки |
Физические и механические свойства
Выдающиеся характеристики алюминиевого сотового ядра обусловлены его уникальным сочетанием свойств. Эти спецификации демонстрируют, почему инженеры выбирают этот материал для ответственных применений.
Механические свойства ядра
| Свойство | Типичный диапазон | Единица | Метод испытания |
|---|---|---|---|
| Прочность при сжатии | 0,5 – 15,0 | МПа | ASTM C365 |
| Прочность при сдвиге (L) | 0,3 – 8,0 | МПа | ASTM C273 |
| Прочность при сдвиге (W) | 0,2 – 5,5 | МПа | ASTM C273 |
| Модуль сдвига (L) | 50 – 2000 | МПа | ASTM C273 |
| Модуль сдвига (W) | 25 – 1200 | МПа | ASTM C273 |
| Теплопроводность | 1,5 – 5,0 | Вт/(м·К) | ASTM C518 |
| Тепловое расширение | 23 × 10⁻⁶ | /К | ASTM D696 |
Примечание: L = Продольное направление, W = Поперечное (ширинное) направление
Сравнение плотности и веса
| Материал | Плотность (кг/м³) | Относительный вес | Соотношение прочность-вес |
|---|---|---|---|
| Алюминиевое сотовое ядро | 20 – 130 | 1,0 (базовый) | Отличное |
| Монолист алюминия | 2700 | В 20-135 раз тяжелее | Умеренное |
| Стальная сота | 50 – 200 | В 2,5-1,5 раза тяжелее | Хорошее |
| Сота Nomex | 30 – 150 | Схожий | Ниже при высоких температурах |
| Пенопластовое ядро ПВХ | 40 – 200 | В 2-1,5 раза тяжелее | Ниже |
| Ядро из балсы | 100 – 250 | В 5-2 раза тяжелее | Умеренное |
Процесс производства
Понимание того, как изготавливается алюминиевое сотовое ядро, помогает оценить его качество и согласованность. Современное производство обеспечивает точную геометрию ячеек и надежные характеристики.
Этапы производства
| Этап | Описание процесса | Контроль качества |
|---|---|---|
| 1. Подготовка фольги | Очистка и обработка алюминиевой фольги | Измерение толщины (±0,005 мм) |
| 2. Нанесение клея | Точное нанесение клеевых линий на фольгу | Проверка точности узора |
| 3. Наращивание слоев | Сборка чередующихся слоев в блоки | Проверка количества и выравнивания слоев |
| 4. Отверждение | Тепло и давление склеивают слои | Контроль температуры отверждения |
| 5. Нарезка | Резка блока до требуемой толщины ядра | Допуск толщины ±0,1 мм |
| 6. Расширение | Разделение листов для формирования шестиугольников | Проверка размера ячейки |
| 7. Антикоррозионная обработка | Хроматирование или альтернативное покрытие | Испытание толщины покрытия |
| 8. Резка по размеру | Обработка конечных размеров | Дименсионный контроль |
Применения алюминиевого сотового ядра
Универсальность алюминиевого сотового ядра охватывает многочисленные отрасли. Его уникальные свойства решают инженерные задачи в различных секторах.
Аэрокосмическая и авиационная отрасли
- Полы самолетов — легкие конструктивные панели
- Внутренние перегородки — стены и потолки кабины
- Грузовые обшивки — легкие защитные барьеры
- Аэродинамические поверхности крыла — закрылки, элероны, спойлеры
- Гондолы двигателей — жаростойкие обтекатели
- Конструкции спутников — жесткие, размерно-стабильные платформы
- Лопасти вертолетов — внутреннее усиление
Транспорт
- Вагоны железнодорожного транспорта — напольные панели, внутренние стены
- Кузова автобусов — конструктивные сэндвич-панели
- Корпуса и палубы судов — легкое морское строительство
- Гоночные детали автомобилей — кузовные панели, ударные структуры
- Кузова грузовиков и прицепов — грузовые контейнеры, боковые панели
- Высокоскоростные поезда — аэродинамические обтекатели
Архитектура и строительство
- Системы навесных стен — фасады зданий
- Потолочные панели — акустические и эстетические решения
- Перегородки чистых помещений — фармацевтические и электронные объекты
- Панели лифтов — легкие, жесткие стены кабины
- Наружная облицовка — декоративные панели, стойкие к погоде
- Солнцезащитные устройства — конструкции для контроля солнечного излучения
- Кровельные системы — изолированные, легкие покрытия
Промышленное и коммерческое применение
- Основания станков — платформы для гашения вибраций
- Столы для лазерной резки — плоские, стабильные рабочие поверхности
- Оборудование для полупроводников — прецизионные конструктивные компоненты
- Столы для медицинской визуализации — радиопрозрачные, прочные платформы
- Выставочные стенды — портативные, жесткие демонстрационные конструкции
- Сценические покрытия — временные площадки для мероприятий
Энергетика и экология
- Лопасти ветрогенераторов — внутреннее конструктивное усиление
- Рамы солнечных панелей — легкие монтажные системы
- Контейнеры для ядерных отходов — ударопрочные кассеты
- Системы воздушной фильтрации — сотовые выпрямители потока
- Теплообменники — ядра для управления теплом
Преимущества алюминиевого сотового ядра
| Преимущество | Объяснение | Влияние |
|---|---|---|
| Исключительное соотношение прочности и веса | Высокие конструктивные характеристики при минимальной массе | Экономия топлива, увеличенная полезная нагрузка |
| Сдвиговая жесткость | Эффективное распределение нагрузки в сэндвич-панелях | Конструктивная целостность под нагрузкой |
| Огнестойкость | Алюминий не горит, соответствует авиационным стандартам | Соблюдение безопасности, снижение страховки |
| Коррозионная стойкость | Сплавы типа 5052 выдерживают агрессивные среды | Долгий срок службы, низкое обслуживание |
| Термостабильность | Низкий коэффициент теплового расширения | Размерная точность в диапазоне температур |
| Электропроводность | Возможности заземления и ЭМИ-экранирования | Электронная защита, безопасность |
| Перерабатываемость | Материал 100% перерабатывается | Экологическая устойчивость |
| Формуемость | Может изгибаться и принимать сложные геометрии | Гибкость дизайна |
| Акустические свойства | Поглощение звука и контроль передачи | Применения для снижения шума |
| Экономичность | Более низкая стоимость жизненного цикла, чем у монолитных материалов | Долгосрочная экономическая выгода |
Конструктивные соображения
При выборе алюминиевого сотового ядра для вашего проекта необходимо учитывать несколько факторов.
Параметры выбора
| Параметр | Варианты | Критерии выбора |
|---|---|---|
| Размер ячейки | От 1/8″ до 3/4″ | Требования к нагрузке, размер панели, кривизна |
| Толщина фольги | От 0,05 мм до 0,15 мм | Потребности в прочности, ограничения по весу |
| Плотность ядра | От 20 до 130 кг/м³ | Конструктивные нагрузки, ударостойкость |
| Высота ядра | От 3 мм до 300 мм | Требования к жесткости, ограничения по пространству |
| Тип сплава | 3003, 5052, 5056 и др. | Окружающая среда, прочность, стоимость |
| Поверхностная обработка | Без покрытия, хроматированное, анодированное | Коррозионное воздействие, требования к склеиванию |

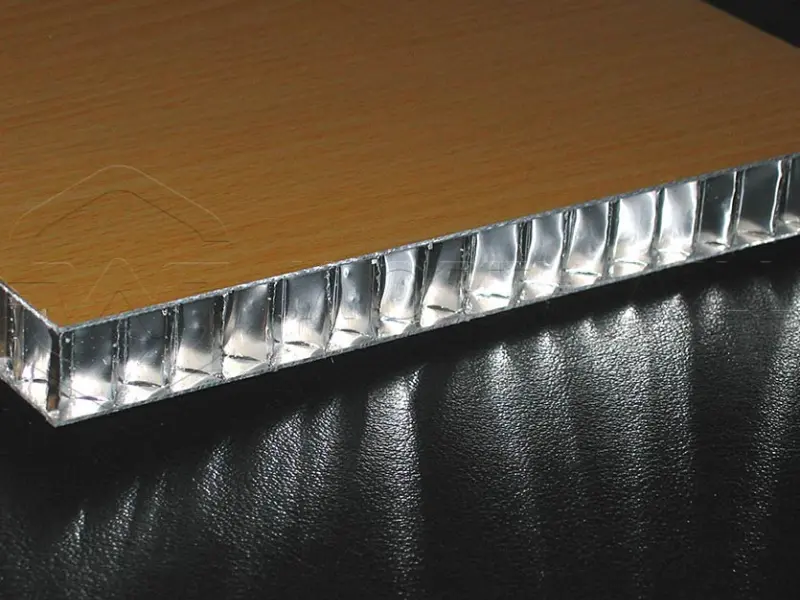

Конструкция сэндвич-панели
| Компонент | Типичный материал | Функция |
|---|---|---|
| Наружная обшивка (верх) | Алюминий, углеродное волокно, стекловолокно | Прочность на растяжение, поверхностная отделка |
| Адгезивный слой | Эпоксидка, полиуретан, пленочный клей | Склеивание ядра с обшивками |
| Сотовое ядро | Алюминиевая сота | Передача сдвига, расстояние |
| Адгезивный слой | Эпоксидка, полиуретан, пленочный клей | Склеивание ядра с обшивками |
| Наружная обшивка (низ) | Алюминий, углеродное волокно, стекловолокно | Прочность на сжатие, поверхностная отделка |
Испытания и стандарты качества
Алюминиевое сотовое ядро должно соответствовать строгим стандартам для обеспечения надежности.
| Стандарт | Организация | Область применения |
|---|---|---|
| ASTM C365 | ASTM International | Свойства при плоском сжатии |
| ASTM C273 | ASTM International | Свойства при сдвиге |
| ASTM C394 | ASTM International | Сдвиговая усталость |
| ASTM E1091 | ASTM International | Акустическое поглощение |
| Boeing BSS 7236 | Boeing | Спецификации материалов для аэрокосмики |
| Airbus AIMS | Airbus | Отраслевые спецификации материалов |
| MIL-PRF-32275 | Минобороны США | Требования к военной продукции |
Сравнение с альтернативными материалами ядра
| Материал | Вес по сравнению с Al-сотой | Стоимость | Лучше всего подходит для | Ограничения |
|---|---|---|---|---|
| Алюминиевая сота | Базовый (1,0x) | Средняя | Высокие характеристики, огнестойкость | Выше стоимость, чем пена |
| Сота Nomex | 0,8-1,2x | Высокая | Электроизоляция, радиопрозрачность | Влагопоглощение, ниже прочность |
| Стекловолоконная сота | 1,5-2,0x | Средняя | Диэлектрические применения | Тяжелее, ниже жесткость |
| Полипропиленовая сота | 0,6-0,8x | Низкая | Экономичность, химическая стойкость | Низкая прочность, температурные ограничения |
| Пенопласт ПВХ | 1,5-3,0x | Низкая | Морское применение, изоляция | Низкая прочность, выделение газов |
| Пенопласт PET | 1,2-2,0x | Низкая-средняя | Термоформование, перерабатываемость | Ниже температурная стойкость |
| Древесина балса | 3,0-5,0x | Низкая | Традиционное судостроение | Проблемы с влагой, непостоянство |
| Полиуретановая пена | 2,0-4,0x | Очень низкая | Изоляция, плавучесть | Очень низкая прочность |
Советы по установке и изготовлению
Работа с алюминиевым сотовым ядром требует специальных техник для достижения оптимальных результатов.
Методы резки
| Метод | Лучше всего подходит для | Соображения |
|---|---|---|
| Штамповка | Большие объемы, простые формы | Чистые края, быстрое производство |
| Гидроабразивная резка | Сложные формы, без нагрева | Без термических искажений, любая толщина |
| Фрезерование ЧПУ | Точные края, 3D-профилирование | Отличная точность, требуется программирование |
| Ленточная пила | Прямые резы, толстые ядра | Экономичность, умеренная точность |
| Лазерная резка | Тонкие ядра, сложные узоры | Учет зоны термического влияния |
Рекомендации по склеиванию
| Тип клея | Температура отверждения | Прочность при сдвиге | Лучшие применения |
|---|---|---|---|
| Эпоксидная пленка | 120-180°C | 25-40 МПа | Аэрокосмика, конструкции |
| Пастообразная эпоксидка | Комнатная t до 80°C | 15-30 МПа | Ремонт, прототипирование |
| Полиуретан | Комнатная температура | 8-15 МПа | Общая промышленность |
| Акрил | Комнатная температура | 10-20 МПа | Быстрая сборка, малые нагрузки |
Обслуживание и долговечность
| Фактор | Влияние | Смягчение |
|---|---|---|
| Коррозия | Деградация стенок ячеек в морских средах | Использование сплавов 5052 или 5056, защитные покрытия |
| Проникновение влаги | Загрязнение ядра, расслоение | Правильное уплотнение кромок, влагозащитные барьеры |
| Ударное повреждение | Локальное раздавливание ячеек | Защитные обшивки, конструктивные допуски |
| Термическое циклирование | Усталость клея | Гибкие клеи, материалы с согласованным КТР |
| УФ-излучение | Деградация клея (если открыт) | УФ-стабильные покрытия, непрозрачные обшивки |
Будущие тенденции в алюминиевом сотовом ядре
Отрасль алюминиевого сотового ядра продолжает развиваться с новыми технологиями.
| Инновация | Описание | Преимущества |
|---|---|---|
| Технология микроячеек | Ячейки менее 1/16 дюйма | Улучшенная формуемость, более гладкие поверхности |
| 3D-печатные узлы | Аддитивно изготовленные пересечения ячеек | Пользовательские геометрии, оптимизированные траектории нагрузки |
| Нанопокрытия | Ультратонкие защитные слои | Превосходная коррозионная стойкость, минимальный вес |
| Вторичное сырье | Более высокий процент переработанного алюминия | Сниженное воздействие на окружающую среду |
| Умные ядра | Встроенные датчики для мониторинга состояния конструкции | Предиктивное обслуживание, мониторинг безопасности |
| Гибридные структуры | Комбинация с другими типами ядер | Адаптированные свойства для конкретных зон |
Что такое алюминиевое сотовое ядро?
Алюминиевое сотовое ядро представляет собой инженерное совершенство в проектировании материалов. Его замечательное сочетание легкости, прочности и универсальности делает его незаменимым в критически важных отраслях. От обеспечения топливной эффективности самолетов до создания впечатляющих архитектурных фасадов этот материал продолжает решать сложные инженерные задачи.
При выборе алюминиевого сотового ядра рассмотрите ваши конкретные требования к нагрузке, условия окружающей среды и производственные ограничения. Широкий диапазон размеров ячеек, сплавов и плотностей гарантирует наличие оптимального решения для практически любого применения.
По мере того как устойчивость становится все более важной, перерабатываемость и длительный срок службы алюминиевых сотовых конструкций обеспечивают дополнительную ценность. Будущие инновации обещают еще большую производительность и экологические преимущества, закрепляя позицию алюминиевого сотового ядра как материала выбора на десятилетия вперед.
Для вашего следующего проекта с легкой конструкцией оцените, может ли алюминиевое сотовое ядро обеспечить необходимую производительность при снижении веса и стоимости по сравнению с монолитными материалами.
Это полное руководство по алюминиевому сотовому ядру предоставляет техническую основу для выбора этого передового материала в аэрокосмических, транспортных, архитектурных и промышленных применениях.
Основные ключевые слова: алюминиевое сотовое ядро, сэндвич-панель сотовой структуры, легкий сердечниковый материал, аэрокосмическая сота, алюминиевая сотовая структура, спецификации сотового ядра, сердечник сэндвич-панели, шестиугольное алюминиевое ядро.
Comments are closed
